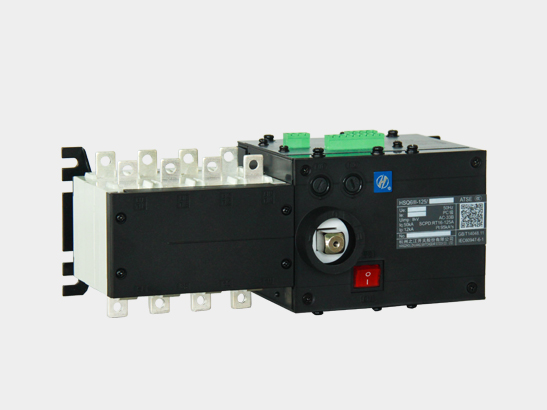

HSQ6III系列自动转换开关

产品简介

HSQ6c 系列为 PC 级自动转换开关电器。产品应用于额定工作电压AC230V（2P）、AC400V（3P、4P），额定电流至 4000A 电源切换的配电系统中。

同时也可以作为线路不频繁接通、分断的产品使用。具备接通、承载短路电流的能力；满负荷状态下的电源切换的能力和极强的抗干扰能力。具有二个或三个稳定的工作位置，多种灵活的控制功能和节能、无噪音、工作可靠等特性。

HSQ6c 产品造型新颖、 美观、 体积小、功能齐全、带有液晶显示屏，操作方便，广泛应用于高层住宅、写字楼、酒店饭店、体育场馆、展览馆、商场卖场大超市、医院、高速交通、邮电通讯、煤矿、化工、船舶、军事设施、冶金等一级负荷有 2 个电源供电，不允许长时断电的场所。

产品符合 GB/T 14048.11 （IEC 60947-6-1）《低压开关设备和控制设备? 第 6-1 部分：多功能电器? 转换开关电器》

样本下载HSQ6Ⅲ系列自动转换开关电器
  • 产品信息
  • 性能参数

◆ HSQ6III系列自动转换开关电器是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关电器，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。
◆ 操作是由逻辑控制板以各种逻辑命令来管理电机，变速箱的操作运行来实现，电机带开关弹簧储蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各相电气性能与机械性能。
◆ HSQ6III系列自动转换开关控制部分为金属外壳，开关部分采用玻璃纤维不饱和聚酯树脂制造外壳，有较强的介电性能，防护能力和可靠的操作安全性。
◆ 开关造型美观、新颖、简洁、体积小、功能全。
正常使用、安装和运输条件
正常工作条件
◆ 安装地点的海报高度不超过2000米
◆ 周围环境温度：-5℃~+40℃
◆ 相对湿度不大于95%
◆ 无爆炸危险介质、无雨雪侵袭
◆ 污染等级为3

壳架代号 125 160 250 630 1600 3200
额定工作电流

Ie（A）

 25、32、40、50、63、80、100、125 100、125、140、160 160、200、225、250 250、315、350、400、500、630 800、1000、1250、1600 2000、2500、3200
额定工作电压

Ue(V)

 AC230/240(2P)、400/415(3P、4P) AC400
额定绝缘电压等级

Ui(V)

 800 1000
额定冲击耐受电压

Uimp(kV)

 8 12
极数 2、3、4 3、4
使用类别 AC-33B AC-33iB
额定限制短路电流

Iq(kA)

 50 50 50 100 50 50
短路保护电器的型号规格（SCPD RT16-125A RT16-160A RT16-250A NGT3-630A STF5-1600A NGT3-3200A
转换动作时间(s) 3 1.5 1.5 1.5 2.5 2.5
额定控制电源电压

Us(V)

 230/50Hz
操作循环次数 不通电 10000 10000 10000 7000 6000 6000
通电流 6000 6000 6000 4000 2000 2000
总计 16000 16000 16000 11000 8000 8000
